Тестер для диагностики инверторных компрессоров BLDC с LED индикатором для холодильника

Тестер для диагностики инверторных компрессоров BLDC с LED индикатором

Это специализированный инструмент, что предназначен для проверки инверторных компрессоров бытовых холодильников, что работают на хладагенте R600a. Среди мастеров данное устройство называют проще – тестер для диагностики инверторного компрессора BLDC на R600A для бытового холодильника.

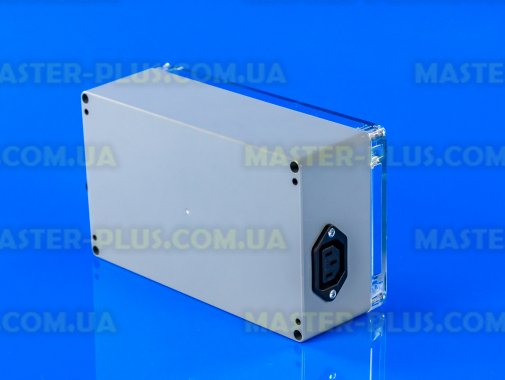

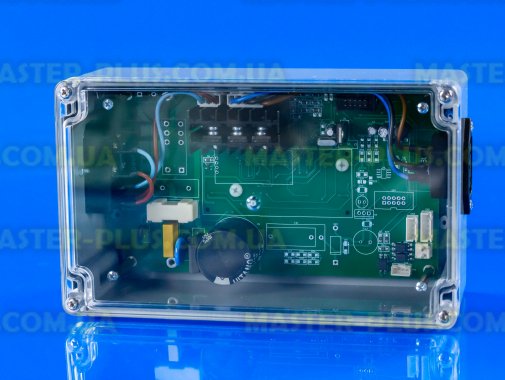

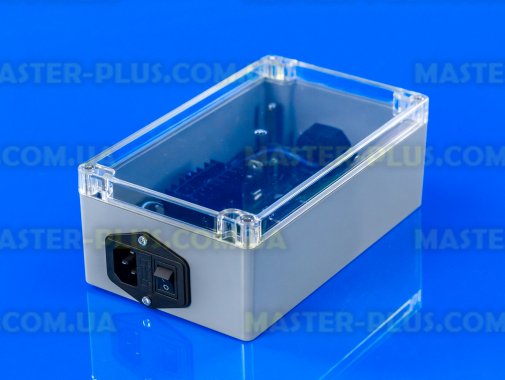

Тестер BLDC с LED индикатором это завершённое устройство, что имеет автономное управление. Устройство представляет собой плату, вмонтированную корпус, что выполнен из прочного прозрачного пластика. Данный корпус может быть глухой или имеет съемную прозрачную крышку.

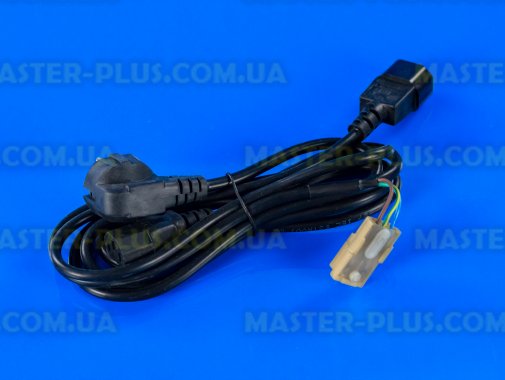

Устройство подключается к сети при помощи сетевого шнура. А к компрессору подсоединяется за счет трех контактного разъёма, что надевается на проходные контакты мотор-компрессора. Тестер BLDC с LED индикатором не имеет в своей комплектации штатного теплового реле, поэтому длительное использование его компрессором нежелательно. Ведь когда есть реле, то при перегреве компрессора оно разрывает силовую цепь, а в данном случае, этого не произойдет. Поэтому лучше не экспериментировать.

Работает тестер следующим образом.

Если нет внешнего задающего сигнала, то это значит, что модуль инвертора находится в режиме ожидания. Когда подается питание, то на тестере BLDC загорается трижды кратковременно красный световой индикатор и сразу же тухнет.

Когда есть внешний задающий сигнал, то в случае подачи питания, индикатор загорается, гаснет, снова загорается и светится постоянно. Это обозначает, что на мотор-компрессор подано напряжение. Независимо от частоты внешнего задающего сигнала мотор-компрессора запустится, но на минимальной скорости вращения ротора. А вот если частота внешнего задающего сигнала полностью соответствует максимальной частоте вращения ротора, тогда, чтобы выйти на эту же частоту вращения, понадобится несколько минут, и все эту будет происходить плавною. Когда возникает ошибка, то на модуль тестера сигнализирует об этом серией вспышек индикатор, и он не реагирует на внешний задающий сигнал.
