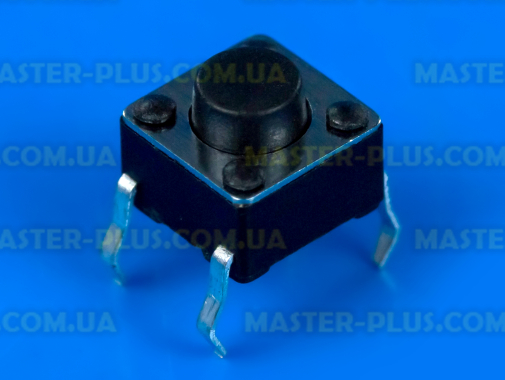

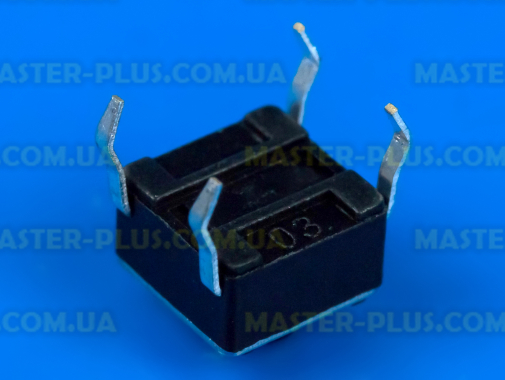

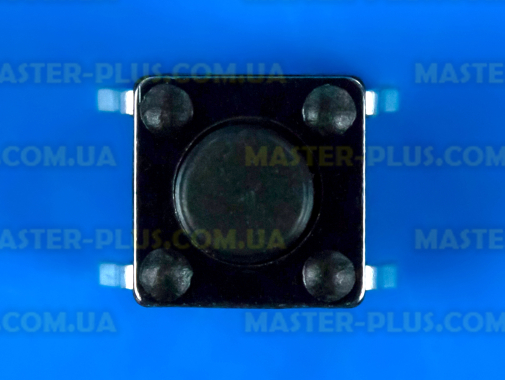

Кнопка тактовая 6*6*5.0 мм 4pin, 7.49.0001

Тактовая кнопка или более правильный перевод с англ. Tactile Button - тактильная кнопка с основными размерами: 6*6*5.0мм 4pin , выполнена на 4 контакта (по 2 парных). Микропереключатель оснащен клавишей включения цилиндрической формы, одетой на миниатюрный шток, которая выступает в высоту всего на 1,5 мм. Данная кнопка с нормально разомкнутыми контактами, верхняя и нижняя пара контактов замкнуты, а между верхней и нижней парой контакта нет.

Тактовые кнопки ("микрики") распространены практически во всех сферах бытовой техники, электроники, радиотехнике, оргтехнике, автомобилестроении и в разнообразных электронных устройствах от калькулятора до телефона.

Работоспособность кнопки определяют при помощи "прозвона" через щупы мультиметра, замыкая контакты с нажатым штоком включения. Если сигнал прерывистый и нестабильный, значит кнопку так же следует заменить.

Принцип работы очевиден: при нажатии на кнопку, шток замыкает контакты пропуская электрический ток.

Параметры:

• Длина: 6 мм.
• Ширина: 6 мм.
• Высота: 5 мм.
• Высота корпуса без кнопки: 3,5 мм.
• Высота полная (вместе с контактами): 8 мм.
• Рабочий ток: 50 mA.
• Рабочее напряжение: 12 V.
• Тип корпуса: DIP.
• Количество контактов: 4pin.
