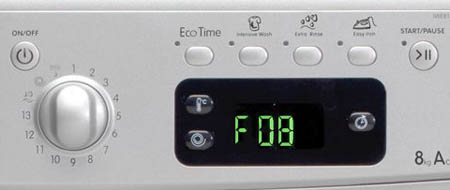

Сервісні коди (коди помилок) пральних машин Indesit

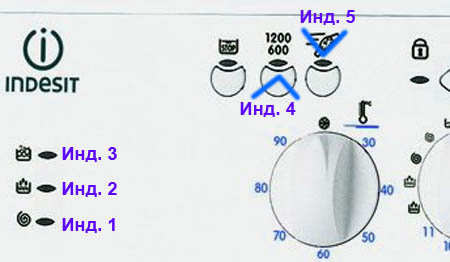

№ Помилки

Індикатор

1

Індикатор

2

Індикатор

3

Індикатор

4

Індикатор

5

F01

Викл.

Викл.

Викл.

Викл.

F02

Викл.

Блимає

Викл.

Викл.

Викл.

F03

Блимає

Блимає

Викл.

Викл.

F04

Викл.

Викл.

Блимає

Викл.

Викл.

F05

Блимає

Викл.

Блимає

Викл.

Викл.

F06

Викл.

Блимає

Блимає

Викл.

Викл.

F07

Блимає

Блимає

Блимає

Викл.

Викл.

F08

Викл.

Викл.

Викл.

Блимає

Викл.

F09

Блимає

Викл.

Викл.

Блимає

Викл.

F10

Викл.

Блимає

Викл.

Блимає

Викл.

F11

Блимає

Блимає

Викл.

Блимає

Викл.

F12

Викл.

Викл.

Викл.

Блимає

Викл.

F17

Блимає

Викл.

Викл.

Викл.

Блимає

F18

Викл.

Блимає

Викл.

Викл.

Блимає

Код помилки

Опис несправності

F01

Замкнутий тиристор управління двигуном
- Перевірити чи немає вологи на роз'ємі J9 яка могла б замкнути відповідні контакти.
- Перевірити клеми роз'єму на двигуні
- Замінити плату управління

F02

Двигун заблокований, ланцюг тахогенератора в обриві або замкнутий
- Перевірити, чи не заклинений двигун
- Перевірити контакти роз'єму J9 на платі
- Перевірити котушку тахогенератора: опір між  контактами 1 і 2 на роз'ємі J9 має бути в діапазоні 115-170 Ом.
-Якщо у Вас трифазний двигун переконатися в наявності ланцюга між контактами 6 і 7 роз'єму J9.

-У разі ураження електричним струмом чи обриву - необхідно замінити котушку тахогенератора.
- Замінити двигун
- Замінити плату

F03

Ланцюг датчика температури води в обриві, або замкнута, або залипнула реле включення ТЕНа

- Перевірити контакти роз'єму J8 на платі
- Перевірити датчик температури, опір між контактами 11 і 12 роз'єму J8: при температурі 20 ° C має приблизно бути 20 кОм.
- У разі невірного значення перевірити дроти, між роз'ємом J8 і датчиком температури. Виміряти опір на самому датчику температури.

- Замінити датчик температури
- Замінити плату управління

F04

Одночасні сигнали повного і порожнього бака (Пресостат (реле тиску) залипнув в положені "порожньо").
У разі, якщо реле тиску залипнуло в положені "порожньо", пральна машина буде набирати воду до досягнення переповнення. Зливний насос має активізуватися щоразу контактом реле тиску, відповідним станом переповнення.

- Перевірити контакт роз'єму J3 на платі
- Перевірити стан пресостата, продзвонивши на роз'ємі J3 висновки 2 і 4 (вони повинні продзвонюватися тільки при порожньому бакові); контакти 2 і 3 (вони повинні продзвонюватися тільки при наявності води в бакові) і контакти 2 і 1 (вони повинні продзвонюватися тільки, якщо кількість води в бакові перевищує нормальний рівень і рівень води вище середини дверцят).
- Перевірити дроти, між роз'ємом J3 і пресостата

- Замінити пресостат
- Замінити модуль управління

F05

Пресостат не досяг стану "порожньо" або заклинена зливна помпа
- Перевірити контакт роз'єму J9 на платі
- Перевірити, чи є живлення 220V на насос
- Перевірити і при необхідності почистити фільтр насоса, патрубок від насоса до бака, а так само зливний шланг від насоса

- Замінити помпу
- Замінити плату управління

F06

Не розпізнано код програми (помилка кнопок на передній панелі)

F07

Не працює ТЕН, не споживає енергію
- Перевірити контакт роз'єму J3 на платі
- Перевірити на роз'ємі J3 контакти 5 і 6, відповідні ТЕНу. ТЕН потужністю 1800 Вт 230 В повинен мати опір 25-28 Ом.
- Перевірити пресостат - контакти 2 і 3 на роз'ємі J3 не повинні звонитися. Контакти 2 і 4 повинні звонитися.

- Замінити ТЕН
- Замінити пресостат
- Замінити модуль управління

F08

Залипнула реле включення Тена (сигнал при наявності випорожнення) або пресостат залипнув в положення "заповнення" (одночасні сигнали заповнення і спорожнення)

- Перевірити контакти роз'єму J3 на платі
- Перевірити стан пресостата продзвонивши на роз'ємі J3 контакти 2 і 4 (вони повинні продзвонюватися тільки при порожньому бакові), контакти 2 і 3 (вони повинні продзвонюватися при наявності води в бакові) і контакти 2 і 1 (вони повинні продзвонюватися тільки в тому випадку, коли рівень води в бакові перевищує нормальний і вода стоїть вище середини дверцят) .
- Перевірити дроти, що зєднують роз'єм J3 з пресостатом
- Продзвонити на роз'ємі J3 контакти 5 і 6, відповідні ТЕНу.
- Замінити пресостат (реле тиску)
- Замінити плату управління (модуль)

F09

Виявлена помилка програми (ПЗУ пусте або прошивка не відповідає моделе)

- Перепрошити ПЗУ
- Поміняти мікросхему ПЗУ
- Поміняти плату управління (модуль)

F10

Одночасна відсутність сигналів спорожнення і заповнення
- Перевірити контакти роз'єму J3 на платі
- Перевірити стан пресостата (реле тиску), продзвонивши на роз'ємі J3 контакти 2 і 4 (вони повинні продзвонюватися тільки при порожньому бакові), контакти 2 і 3 (вони повинні продзвонюватися при наявності води в баку) і контакти 2 і 1 (вони повинні продзвонюватися тільки в тому випадку, коли рівень води в бакові перевищує нормальний і вода стоїть вище середини дверцят).
- Перевірити дроти, що сполучають роз'єм J3 з реле тиску
- Замінити пресостат (реле тиску)
- Замінити плату управліня (модуль)

F11

Відсутність сигналу зворотного зв'язку від насоса (обмотка зливного насоса обірвана чи не підключена)
- Перевірити контакти роз'єму J9 на платі
- Виміряти опір між контактами 1 і 2 роз'єми J15 (в разі пральної машини з системою блокування дверцят Easy Door) або контактами 8 і 9 роз'єму J9 (у випадку традиційної системи блокування дверцят); воно має дорівнювати 170 Ом.
- Перевірити дроти, що сполучають роз'єм J15 (або J9) з насосом

- Замінити насос.
- Замінити плату управління (модуль)

F12

Відсутність зв'язку між платою дисплея і основною платою
- Перевірити контакти роз'єму J11 на платі
- Прозвоніть дроти, що сполучають роз'єм J11 з 5 - контактним роз'ємом на платі дисплея
- Замінити основну плату управління.
- Замінити плату дисплея (модуль індикації)

F13

Ланцюг датчика температури сушки розімкнути
- Перевірити контакти роз'єму J10 на платі
- Перевірити датчик температури, замірявши на роз'ємі J10 опір між контактами 7 і 8; при температурі навколишнього середовища 20 ° C опір датчика має бути рівним приблизно 20 кОм
- Продзвонити дроти на роз'ємах J10

- Замінити датчик температури
- Замінити плату управління (модуль)

F14

Ланцюг Тена сушки розімкнутий або датчик сушки не підключений
- Перевірити контакти роз'єму J2 на платі
- Виміряти опір між контактами 1 і 2 роз'єми J2 з: має становити близько 40 кОм
- Перевірити дроти, що сполучають роз'єм J10
- Замінити ТЕН сушки
- Замінити плату управління (модуль)

F15

ТЕН сушки постійно ввімкнений (залипнули контакти реле сушки або КЗ тиристора сушки)
- Перевірити контакти роз'єму J2 на платі
- Перевірити дроти, що сполучають роз'єм J2 / ТЕН сушки
- Перевірити дроти, що сполучають роз'єм J3 / реле тиску
- Замінити плату управління (модуль)

F16

Блокування барабана (тільки на машинах з вертикальним завантаженням)

F17

Ланцюг системи блокування дверцят розімкнутий або він ек підключений до джерела живлення (з функцією Easy Door)
- Перевірити на роз'ємі J4, що встановлений в плату, наявність між контактами 3 і 4 напруги мережі 230 В (вона відсутня, якщо машина знаходиться в режимі очікування), а між контактами 3 і 5 (що відвовідають за вихід із роботи пристрою блокування дверцят) - наявність напруги 230 В
- Продзвонити на роз'ємі J4, що встановлений в плату, контакти 1 і 2, відповідні мікроперемикачам дверцят (при відкритих дверцятах ланцюга немає, при закритих - є)
- Продзвонити проводку між роз'ємом J4 і пристроєм блокування дверцят
- Перевірити засувку на дверцятах
- Замінити пристрій блокування дверцят
- Замінити плату

F18

Помилка зв'язку між мікропроцесором і DSP (пристроєм цифрового опрацювання сигналів)

- Замінити плату
